La gestion des eaux usées ou pluviales dans une habitation ou un bâtiment présente souvent des défis techniques majeurs, notamment lorsque le terrain est situé en contrebas du réseau d’assainissement principal. Dans ce contexte, installer une pompe de relevage s’impose comme une solution incontournable pour un drainage efficace. Ce système de pompage facilite la remontée et l’évacuation des eaux vers la canalisation adéquate, évitant ainsi les risques d’inondation et de reflux. Pour un particulier ou un professionnel, comprendre les enjeux liés à l’installation pompe et maîtriser les étapes indispensables garantit sécurité installation et performance sur le long terme.
Opter pour la bonne pompe de relevage et son installation répond à plusieurs exigences techniques et normatives indispensables. Innovant dans sa conception et variant selon le type d’eaux à relever – que ce soit les eaux claires, chargées ou usées – ce dispositif demande une préparation minutieuse, du choix du matériel au câblage électrique, jusqu’au coffret de commande. Par ailleurs, l’entretien régulier ou maintenance pompe joue un rôle clé dans la pérennité de son fonctionnement. D’où l’importance de s’informer et de suivre un guide complet permettant de respecter les critères techniques, de sécurité et d’efficacité.
Ce dossier approfondit ainsi pourquoi la qualité de l’installation pompe influe directement sur le système de relevage, comment choisir le bon emplacement, ainsi que les astuces pour un raccordement conforme. Vous découvrirez également les erreurs à éviter pour garantir un drainage optimal et sans risque, en intégrant parfaitement la pompe dans son environnement. En somme, il s’agit de maîtriser le processus complet pour assurer la fiabilité du dispositif.
![Güde 94630 - GS4002P - Pompe submersible pour eaux usées - Avec interrupteur à flotteur - 400 W - 7500 l/h Hauteur de refoulement maximale : 5 m [Classe énergétique A],Blue/Noir](https://m.media-amazon.com/images/I/71Hk91IPKtL._AC_UL320_.jpg "Installer une pompe de relevage")
Choisir le bon emplacement : un facteur clé pour l’efficacité d’une pompe de relevage
Le choix de l’emplacement est déterminant dans la réussite de l’installation pompe. Il influence directement le drainage des eaux usées, le confort d’usage et la sécurité installation. La pompe de relevage fonctionne en étroite relation avec la canalisation raccordée, et ce positionnement doit être optimisé pour garantir un fonctionnement sans faille.
Avant toute installation, il faut s’assurer que l’environnement accueille bien la pompe, que ce soit dans une fosse, un regard ou une station de relevage. Un espace conforme évite également la stagnation d’eau indésirable et facilite la maintenance pompe régulière. Le logement de la pompe doit être accessible pour les vérifications, mais aussi protéger l’appareil des chocs et intempéries si installé en extérieur.
Parmi les bonnes pratiques recommandées, il est conseillé de positionner la pompe au point le plus bas de la zone d’écoulement, en proximité immédiate de la source des eaux usées à relever. Cette précision optimise la collecte par gravité et limite la surcharge du système. L’utilisation d’un tuyau flexible en liaison avec la pompe favorise une installation adaptée aux contraintes de circulation des eaux.
Il est crucial également de vérifier les dispositions de la canalisation : un angle trop prononcé ou un tuyau mal orienté risque de réduire considérablement le débit d’évacuation des eaux usées et d’endommager prématurément la pompe. Des critères comme l’inclinaison des tuyaux, la longueur du refoulement et la présence d’un clapet anti-retour améliorent la performance et préservent la pompe des reflux.
- Installer la pompe dans un regard ou une fosse étanche pour une protection maximale contre les débris et corps étrangers.
- Proximité immédiate avec le point d’évacuation pour faciliter la collecte des eaux usées.
- Respecter la pente minimale obligatoire (au moins 1%) sur les canalisations de refoulement.
- Prévoir un accès pour la maintenance (minimum 60 cm de libre autour de la pompe).
- Installer un clapet anti-retour pour prévenir le dysfonctionnement dû aux reflux.
| Critère | Recommandations | Impact sur le fonctionnement |
|---|---|---|
| Position basse de la pompe | Au point le plus bas du système d’évacuation | Optimise la collecte et réduit l’effort de pompage |
| Inclinaison de la canalisation | Au moins 1% de pente | Assure un écoulement gravitaire efficace |
| Clapet anti-retour | Obligatoire au niveau sortie pompe | Évite la réintroduction des eaux usées dans la pompe |
| Accessibilité pour maintenance | 60 cm minimum autour de la pompe | Facilite la maintenance et évite les interventions complexes |
Choisir un emplacement adapté participe à la durabilité du système et prévient les risques de panne. Pour approfondir cette étape capitale, retrouvez toutes les recommandations détaillées concernant où placer une station de relevage.

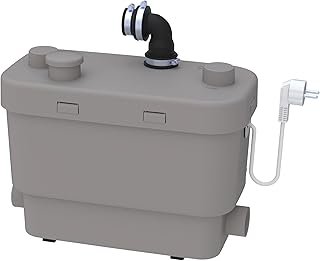

Les étapes clés pour réussir l’installation pompe de relevage
Maîtriser les phases d’installation de votre pompe de relevage vous assure un système de drainage fiable et performant dans le temps. Cette partie détaille les procédures indispensables tout en intégrant les précautions nécessaires pour la sécurité installation et l’efficacité globale.
Premièrement, débutez par la préparation préalable : vidangez et nettoyez la fosse ou le regard, puis vérifiez que le câblage électrique respecte les normes en vigueur. Couper l’alimentation avant tout branchement limite les risques d’accident. Un coffret de commande doit ensuite être installé et protégé, il joue un rôle crucial dans la gestion du système électrique et la protection de votre pompe.
Ensuite, la mise en place physique de la pompe nécessite une fixation solide. La plupart des modèles prévoient des emplacements dédiés pour les vis de fixation, assurant une stabilité optimale lors du pompage. Le positionnement doit être parfaitement horizontal pour éviter les vibrations nuisibles. Le raccordement hydraulique suit avec l’installation du tuyau de refoulement, équipé impérativement d’un clapet anti-retour.
Enfin, le branchement électrique doit être réalisé selon les prescriptions de la norme NF C 15-100, incluant un disjoncteur différentiel adapté et une alimentation conforme aux exigences du fabricant, souvent en monophasé ou triphasé selon la puissance. Le système doit bénéficier d’une protection contre les surintensités et court-circuits afin d’assurer une sécurité installation optimale.
- Éliminer toute trace d’huile ou débris de la pompe avant sa mise en service.
- Installer la pompe au mur ou au sol selon les recommandations produit.
- Fixer solidement la pompe pour empêcher tout mouvement gênant.
- Raccorder le tuyau de refoulement avec un clapet anti-retour pour éviter le reflux.
- Branchement électrique sur un circuit protégé, respecter le câblage électrique recommandé.
- Vérifier le fonctionnement en simulant le remplissage et en observant la mise en marche automatique.
| Étape | Description | Risque en cas de non-respect |
|---|---|---|
| Préparation du site | Nettoyage et évacuation des débris | Risque d’obstruction ou de blocage de la pompe |
| Fixation de la pompe | Utilisation de vis sur emplacements dédiés | Vibrations et usure prématurée |
| Raccord hydraulique | Installation du clapet anti-retour et tuyaux inclinés | Reflux d’eaux usées, endommagement de la pompe |
| Câblage électrique | Branchement sur circuit protégé | Risque d’électrocution ou panne |
| Test de fonctionnement | Simulation de remplissage de la cuve | Non détection d’un défaut ou d’une fuite |
Ces étapes sont complétées par des conseils simples mais efficaces que vous pouvez retrouver dans un guide pratique très complet sur comment installer une pompe de relevage, pour une mise en œuvre en toute sérénité.

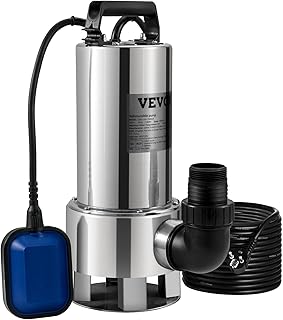

Dimensionnement et choix technique d’une pompe de relevage adaptée
Le dimensionnement joue un rôle déterminant dans la durée de vie et la performance de votre système de pompage. Une pompe sous-dimensionnée ou inadaptée entraîne des cycles courts, une surconsommation énergétique et une usure rapide, tandis qu’une pompe surdimensionnée est souvent plus coûteuse à l’achat ainsi qu’en maintenance.
Le choix commence par l’évaluation précise de la hauteur de relevage nécessaire, c’est-à-dire la distance verticale que la pompe devra déplacer les eaux usées jusqu’à la canalisation. Ce paramètre impose la puissance du moteur. Ensuite, le débit, exprimé en litres par minute, doit correspondre au volume moyen d’eaux à évacuer. Pour bien équilibrer ces critères, il faut aussi noter le diamètre des tuyaux que la pompe devra alimenter, car une canalisation trop étroite freine l’écoulement et surcharge la pompe.
| Paramètre | Impact | Conseil pratique |
|---|---|---|
| Hauteur de relevage | Force nécessaire pour remonter l’eau | Mesurer la différence vertical entre pompe et canalisation |
| Débit | Volume d’eau à évacuer par unité de temps | Estimer à partir de la quantité d’eau usée générée |
| Diamètre tuyaux | Diminue ou facilite le passage de l’eau | Privilégier au moins 32 mm pour eaux usées domestiques |
| Type d’eau | Influence la pompe (claire, chargée, usée) | Choisir pompe adaptée (voir tableau ci-dessous) |
Voici un tableau récapitulatif des types de pompes et leur usage principal :
| Type de Pompe | Applications Principales |
|---|---|
| Pompe serpillère | Assèchement de locaux inondés ou nettoyage |
| Pompe vide-cave | Drainage d’eau claire ou légèrement chargée dans sous-sols |
| Pompe de relevage chantier | Eaux sableuses, boueuses ou abrasives |
| Pompe eaux usées chargées | Eaux domestiques avec matières solides fines |
La sélection d’une pompe adéquate est essentielle pour garantir la fiabilité du système d’évacuation des eaux usées. Pour approfondir votre connaissance du dimensionnement et choisir le matériel idéal, vous pouvez consulter un guide technique complet sur pompe relevage dimensionnement.
Entretien, maintenance pompe et prévention des pannes courantes
Un système de relevage bien entretenu évite les incidents coûteux et assure un drainage continu des eaux usées. La maintenance pompe se révèle indispensable, notamment en raison des risques liés à l’accumulation de sédiments, de graisses ou de débris susceptibles d’endommager la pompe ou bloquer les tuyaux.
Les gestes simples à adopter comprennent :
- Inspection mensuelle du flotteur et des capteurs de niveau pour prévenir un dysfonctionnement automatique.
- Nettoyage régulier des parties accessibles à l’eau, notamment la turbine et le clapet anti-retour.
- Contrôle de l’étanchéité des raccords hydraulique et du câblage électrique.
- Test périodique pour vérifier la bonne mise en marche et l’absence de cycles anormaux (marche/arrêt trop fréquents).
- Prévention contre le gel en hiver via isolation ou dispositifs chauffants.
Voici un tableau des dysfonctionnements courants et solutions associées :
| Problème | Cause possible | Solution recommandée |
|---|---|---|
| Pompe ne démarre pas | Flotteur bloqué, alimentation coupée | Débloquer flotteur, vérifier disjoncteur |
| Pompe tourne sans évacuer | Turbine obstruée, clapet bloqué | Nettoyer turbine, vérifier clapet anti-retour |
| Cycles marche/arrêt fréquents | Cuve trop petite, flotteur mal réglé | Augmenter volume, ajuster flotteur |
| Bruits et vibrations | Déséquilibre, roulements usés | Rééquilibrer, réparer ou remplacer pièces |
Pour garantir la sécurité installation et la longévité, il est recommandé de confier les interventions complexes à un professionnel qualifié. Vous pouvez explorer des conseils détaillés sur la maintenance et le dépannage sur des plateformes spécialisées telles que installer une pompe de relevage tout savoir.
Conformité aux normes et dimensionnement sécurité pour une installation pompe optimale
L’installation d’une pompe de relevage doit impérativement respecter les normes en vigueur, comme la NF EN 12056-4 pour le système d’évacuation des eaux usées à l’intérieur des bâtiments. Cette réglementation impose la qualité des matériels, les dimensions minimales des tuyaux et la ventilation des réseaux. Le respect de ces normes assure non seulement la sécurité installation, mais aussi la conformité légale et le bon fonctionnement pérenne du système.
La norme impose notamment :
- Un diamètre minimal de 32 mm pour les tuyaux d’évacuation des eaux usées
- Une ventilation obligatoire pour les eaux vannes avec tuyaux d’au moins 80 mm
- Un espace d’entretien accessible d’au moins 60 cm autour de la station de relevage
- Une protection électrique via un différentiel 30 mA conforme NF C 15-100
- Un contrôle régulier de l’installation par l’exploitant pour prévenir tout dysfonctionnement
| Aspect | Exigence Normative | Conséquence |
|---|---|---|
| Diamètre tuyaux eaux usées | Min. 32 mm (NF EN 12056-4) | Permet un passage optimal et évite les bouchons |
| Diamètre tuyaux eaux vannes | Min. 80 mm + ventilation | Évite la formation de dépressions et gaz nocifs |
| Protection électrique | Différentiel 30 mA obligatoire (NF C 15-100) | Préserve des risques d’électrocution |
| Accessibilité | 60 cm d’espace libre minimum | Facilite la maintenance et sécurité intervention |
Pour approfondir les démarches et garantir une installation conforme et durable, n’hésitez pas à consulter un guide complet pour le raccordement d’une pompe de relevage.
Pourquoi installer une pompe de relevage dans une maison ?
Une pompe de relevage permet d’évacuer les eaux usées ou pluviales provenant d’un point situé en contrebas du réseau d’assainissement, évitant ainsi les risques d’inondation et de reflux désagréables.
Comment choisir sa pompe de relevage ?
Le choix repose sur la nature des eaux, la hauteur de relevage, le débit nécessaire et le diamètre des conduites. Une pompe adaptée garantit un drainage efficace et durable.
Quels sont les risques en cas d’installation incorrecte ?
Un mauvais positionnement, un câblage électrique défectueux ou un clapet anti-retour absent peuvent entraîner des reflux, des pannes fréquentes et des dommages matériels importants.
Comment assurer la maintenance d’une pompe de relevage ?
Une inspection régulière du flotteur, un nettoyage des composants et un contrôle du système électrique sont essentiels pour prévenir les pannes et garantir une longue durée de vie.
Quelles normes doivent être respectées ?
L’installation doit suivre la norme NF EN 12056-4 et NF C 15-100, garantissant la sécurité, la conformité et le bon fonctionnement du système de drainage.
